- 聯(lián)系人：胡經(jīng)理
- 手機(jī)：13938585788
- 地址：河南省鞏義市豫聯(lián)工業(yè)園區(qū)
- E-mail：[email protected]
活性a氧化鋁微粉粒徑對(duì)澆注料的作用性能
本文活性氧化鋁粉澆注料主要以致密剛玉、鋁酸鹽水泥為主要原料，分別加入不同粒度的活性氧化鋁粉，分別做了3種不同粒度的活性氧化鋁微粉對(duì)同配比澆注料施工性能和理化指標(biāo)的彩響。
根據(jù)實(shí)際的測(cè)試結(jié)果表明：不同粒度的活性氧化鋁微粉在同種澆注料中對(duì)產(chǎn)品施工性能影響較大，加水量能相差1.5％以上，合理粒度的活性氧化鋁微粉有助于提高產(chǎn)品理化指標(biāo)和使用性能。
實(shí)驗(yàn)用澆注料的配比

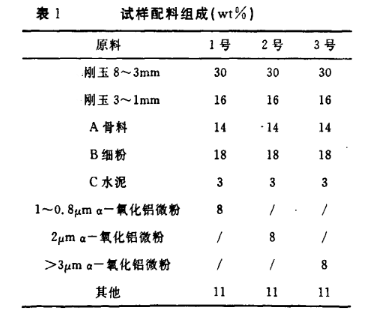

骨料包括致密剛玉�；|(zhì)包括活性氧化鋁粉、結(jié)合劑水泥等。骨料和基質(zhì)質(zhì)量比為70：30，保持配比不變，更換不同粒度的活性氧化鋁微粉測(cè)定澆注料的各項(xiàng)性能。具體配料方案見下面表1。
所用主要原料有致密剛玉（Al2O3≥98％）骨料、1～0.5μm活性氧化鋁微粉（Al2O3：％≥99．5％）、2～1μm活性氧化鋁微粉（Al2O3％≥99.55％）、＞3μm活性氧化鋁微粉（Al2O3％≥99.5％）、純鋁酸鈣水泥結(jié)合劑等等。
澆注料試樣制備及性能測(cè)試

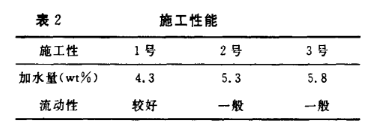

按YB／T5205．1－2003制樣。經(jīng)制樣施工性能見表2。

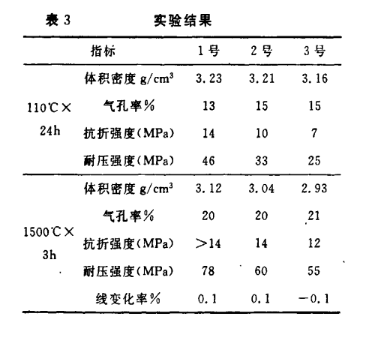

把制作攪拌好的料制成160X40X40mm試塊各3組，測(cè)試110℃X24h處理后氣孔率、體積密度、抗折強(qiáng)度、耐壓強(qiáng)度和1500℃X3h處理后氣孔率、體積密度、抗折強(qiáng)度、耐壓強(qiáng)度、燒后線變化。實(shí)驗(yàn)的結(jié)果見下表3。
實(shí)驗(yàn)的結(jié)果與討論
活性氧化鋁粉粒度對(duì)澆注料施工加水量的影響

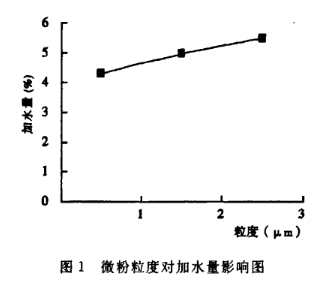

由上面的圖1可知，氧化鋁微粉的種類對(duì)澆注料的施工性能影響較大，在微粉中澆注料的加水量隨著微粉粒度的增加而增加，致使?jié)沧⒘系捏w積密度逐漸變小，顯氣孔率逐漸變大。
活性氧化鋁粉粒度對(duì)澆注抗折強(qiáng)度的影響

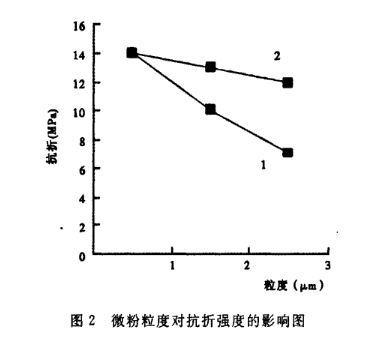

上面的圖2為活性氧化鋁微粉粒度對(duì)澆注料常溫抗折強(qiáng)度的影響，線2為活性氧化鋁微粉粒度對(duì)澆注料高溫抗折強(qiáng)度的影響。由圖2分析可得出隨著活性氧化鋁粉的粒度的增加澆注料的常溫、高溫抗折強(qiáng)度逐漸降低。
活性氧化鋁粉粒度對(duì)澆注料耐壓強(qiáng)度的影響

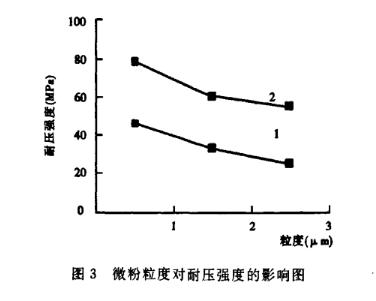

圖3線1為活性氧化鋁粉粒度對(duì)澆注料常溫耐壓強(qiáng)度的影響，線2為活性氧化鋁微粉粒度對(duì)澆注料高溫耐壓強(qiáng)度的影響。
由圖3分析可得出隨著活性氧化鋁微粉的粒度的增加澆注料的常溫、高溫耐壓強(qiáng)度逐漸降低。
添加活性氧化鋁粉澆筑分析與討論
隨著活性氧化鋁微粉粒度的降低，其活性越高，分散性越好，其對(duì)澆注料的分散和減水效果越好，因此在同配比同加人量的情況下加入粒度小于1μm的澆注料比加入大于2μm的澆注料施工性能要好，加水量要低，結(jié)合程度高，因而體積密度要大，常溫、高溫抗折強(qiáng)度和耐壓強(qiáng)度要高。
活性氧化鋁粉產(chǎn)品用途特點(diǎn)
主要用于各種不定型耐火材料、及定型耐火材料。特點(diǎn)是，燒成溫度高、保溫時(shí)間長(zhǎng)、活性高、質(zhì)量穩(wěn)定。易粉碎，含水料漿具有良好的觸變流動(dòng)性，干粉易于壓制成型，具有燒結(jié)活性、提高燒結(jié)密度�？梢詢�(yōu)化顆粒級(jí)配降低用水量，增加強(qiáng)度。
總結(jié)
1、小于1μm活性氧化鋁粉有利于剛玉澆注料的施工性能，其加水量低，流動(dòng)性好。
2、粒度細(xì)的活性氧化鋁微粉有利于澆注料的結(jié)合，有利于其強(qiáng)度和使用性能的提高。
3、不同活性氧化鋁對(duì)澆注料的影響較大，尤其是對(duì)加水量和強(qiáng)度的影響，因此特種產(chǎn)品要使用適合用于其生產(chǎn)的a-氧化鋁微粉。
免責(zé)聲明：
本站部分文章來源于互聯(lián)網(wǎng)，編輯轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)核對(duì)其真實(shí)性負(fù)責(zé)。
如涉及作品內(nèi)容、版權(quán)和其他問題請(qǐng)書面發(fā)函至本公司，我們將在第一時(shí)間處理。
